सर्किट ब्रेकर विफलता सुरक्षा एक महत्वपूर्ण माध्यमिक सुरक्षा है। जब सिस्टम में कोई खराबी आती है, यदि रिले सुरक्षा सही ढंग से काम करती है और एक ट्रिप कमांड जारी करती है, लेकिन सर्किट ब्रेकर किसी कारण से ट्रिप करने में विफल रहता है, तो विफलता सुरक्षा प्रणाली इसकी जिम्मेदारी ले लेती है।
इसका मुख्य कार्य कम समय की देरी के भीतर एक ही सबस्टेशन के भीतर विफल सर्किट ब्रेकर से सटे अन्य सभी सर्किट ब्रेकरों को ट्रिप करना है, जिससे बिजली आउटेज की गुंजाइश कम हो जाती है, जनरेटर और ट्रांसफार्मर जैसे प्राथमिक उपकरणों को गंभीर क्षति से बचाया जा सकता है और पावर ग्रिड के पतन को रोका जा सकता है।
1
परिचालन सिद्धांत
फॉल्टेड सर्किट इंटरलॉक एक "दोहरे -मानदंड" तर्क को नियोजित करता है, जिसके संचालन से पहले निम्नलिखित दोनों शर्तों को पूरा करना आवश्यक है: सबसे पहले, दोषपूर्ण उपकरण की सुरक्षा ने एक ट्रिप सिग्नल जारी किया है; दूसरा, दोषपूर्ण सर्किट ब्रेकर के माध्यम से अभी भी करंट प्रवाहित होता हुआ पाया गया है, जो दर्शाता है कि खराबी अभी तक ठीक नहीं हुई है। एक बार जब ये दो शर्तें पूरी हो जाती हैं, तो सुरक्षा पहले थोड़े विलंब के बाद दोषपूर्ण सर्किट ब्रेकर को ट्रिप करने का प्रयास करती है। यदि यह विफल हो जाता है, तो यह लंबी देरी के बाद आसन्न सर्किट ब्रेकरों को ट्रिप कर देता है। इसके अतिरिक्त, वोल्टेज इंटरलॉक तत्वों (जैसे कि बसबार अंडरवोल्टेज या नकारात्मक - अनुक्रम वोल्टेज) का उपयोग किसी खराबी की उपस्थिति की पुष्टि करने और गलत ट्रिपिंग को रोकने के लिए किया जाता है।
2

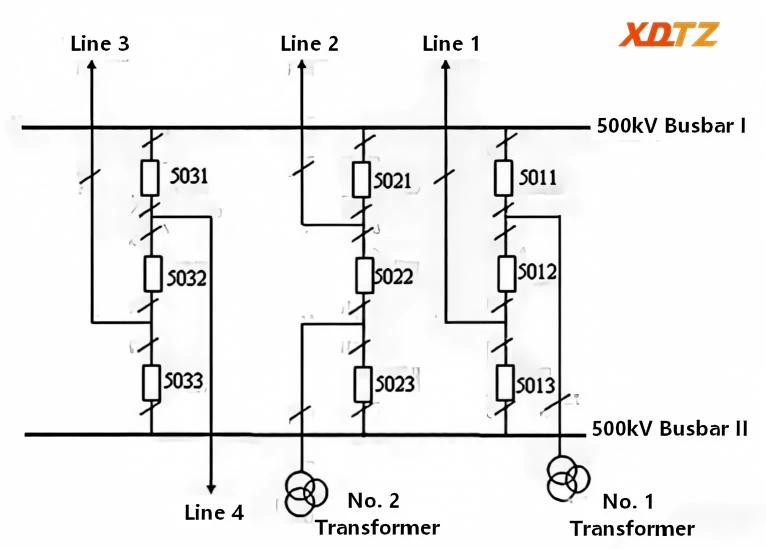

विशिष्ट अनुप्रयोग परिदृश्य (उदाहरण के रूप में 3/2 कॉन्फ़िगरेशन का उपयोग करना)
एज सर्किट ब्रेकर की विफलता: यदि कोई एज सर्किट ब्रेकर ट्रिप करने में विफल रहता है, तो विफलता सुरक्षा उसके बसबार पर सभी सर्किट ब्रेकर को ट्रिप कर देगी और लाइन के विपरीत दिशा में बिजली की आपूर्ति को अलग करने के लिए एक रिमोट ट्रिप शुरू कर देगी।
सेंट्रल सर्किट ब्रेकर की विफलता: यदि सेंट्रल सर्किट ब्रेकर ट्रिप करने में विफल रहता है, तो विफलता सुरक्षा इसके दोनों तरफ साइड सर्किट ब्रेकर को ट्रिप कर देगी और लाइन के विपरीत दिशा में पावर स्रोत को अलग करने के लिए एक रिमोट ट्रिप शुरू कर देगी।
यदि विफलता सुरक्षा एक दूरस्थ यात्रा शुरू नहीं करती है, हालांकि बैकअप सुरक्षा अंततः विपरीत दिशा में गलती को साफ़ कर सकती है, गलती निकासी का समय काफी लंबा हो जाएगा, जो सिस्टम स्थिरता और उपकरण सुरक्षा के लिए बेहद हानिकारक है। इसलिए, आधुनिक विफलता सुरक्षा प्रणालियों में आम तौर पर एक दूरस्थ यात्रा फ़ंक्शन शामिल होता है।
संक्षेप में, सर्किट ब्रेकर विफलता सुरक्षा पावर ग्रिड के सुरक्षित संचालन के लिए रक्षा की अंतिम पंक्ति के रूप में कार्य करती है और 220 केवी और उससे ऊपर के ग्रिड में एक अनिवार्य भूमिका निभाती है।
